Acest dispozitiv este un descărcător de supratensiune (SPD) de Tip 2 (Clasa C), proiectat special pentru protecția instalațiilor fotovoltaice care funcționează la tensiuni ridicate. Rolul său principal este de a proteja invertorul și panourile solare împotriva supratensiunilor cauzate de descărcări electrice indirecte (fulgere în apropiere) sau de comutații în rețea.
Specificații Tehnice Principale
- Tensiune maximă de lucru continuă ($U_{cpv}$): 1100V DC. Este ideal pentru sisteme cu stringuri lungi de panouri, unde tensiunea de mers în gol poate depăși pragul de 1000V.
- Curent nominal de descărcare ($I_n$): 20 kA (unda 8/20 µs). Reprezintă valoarea pe care dispozitivul o poate descărca în siguranță de mai multe ori.
- Curent maxim de descărcare ($I_{max}$): 40 kA. Reprezintă limita maximă de curent pe care o poate suporta o singură dată fără a se distruge instantaneu.
- Nivel de protecție ($U_p$): $\leq$ 3,8 kV. Aceasta este tensiunea reziduală care ajunge la echipamente în momentul declanșării.

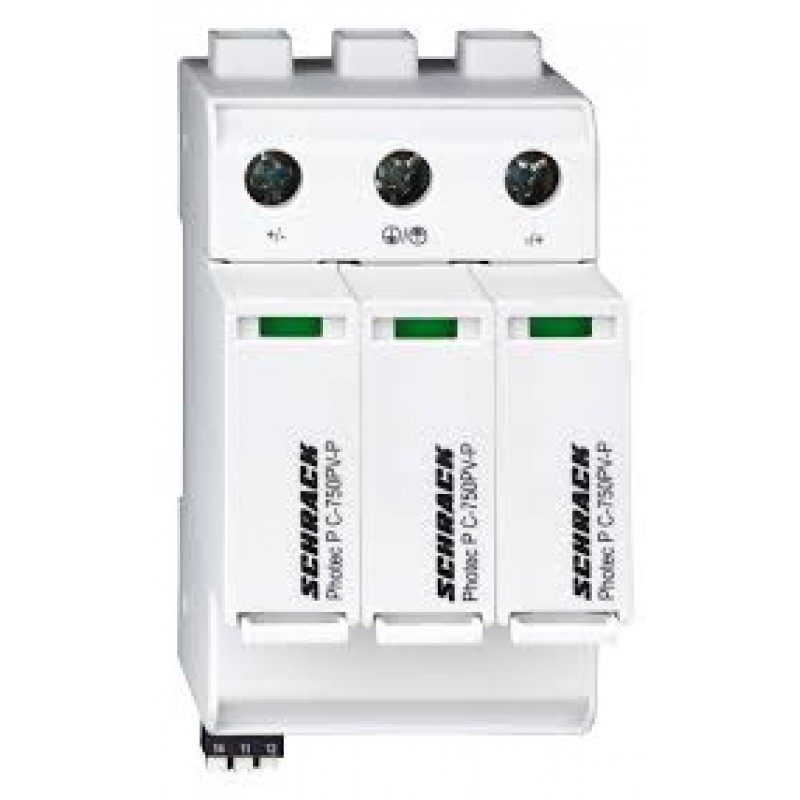

- Configurație: Sistem format din 3 module (Y-connection), care oferă protecție completă între poli (+/-) și față de pământ (PE).
Avantaje și Construcție
- Design Modular: Cartușele sunt debroșabile (se pot scoate). Dacă un modul se defectează, nu trebuie să schimbi toată unitatea, ci doar cartușul consumat, fără a deconecta cablurile.
- Indicator de Stare Optic: Fiecare modul are o fereastră de control. Culoarea verde confirmă funcționarea corectă, iar culoarea roșie semnalează că modulul este ars și trebuie înlocuit imediat.
- Montaj: Se instalează rapid pe șină DIN standard de 35 mm în tabloul de curent continuu (DC).
- Siguranță: Include un separator termic intern care deconectează dispozitivul în caz de supraîncălzire sau defect, prevenind riscul de incendiu în tablou.
Acest model este alegerea standard pentru sistemele rezidențiale și comerciale moderne, fiind adaptat noilor standarde de tensiune de 1100V (care au înlocuit vechile modele de 1000V pentru o marjă de siguranță sporită).
