În contextul tranziției energetice către surse regenerabile, sistemele micro-grid au devenit piloni esențiali în infrastructura energetică descentralizată. Acest articol prezintă o analiză tehnică detaliată a unui upgrade realizat asupra unui sistem micro-grid de 20 kWp, incluzând soluții avansate de stocare și gestionare a energiei, adaptate pentru eficiență, siguranță și scalabilitate.

1. Configurația inițială și necesitatea upgrade-ului

Inițial, clientul utiliza un sistem on-grid clasic, conectat la rețeaua națională, compus dintr-o instalație fotovoltaică de 20 kWp și un invertor trifazat. Acesta permitea injecția energiei în rețea, însă nu oferea autonomie în cazul întreruperilor de curent sau posibilitatea de a stoca excesul de energie produs. Odată cu creșterea consumului și nevoia de independență energetică, s-a impus trecerea la o soluție mai complexă și mai rezilientă: un sistem micro-grid hibrid, cu capacitate de stocare și operare în regim insularizat.

2. Noua soluție energetică: Componente și roluri

Upgrade-ul a inclus implementarea următoarelor componente:

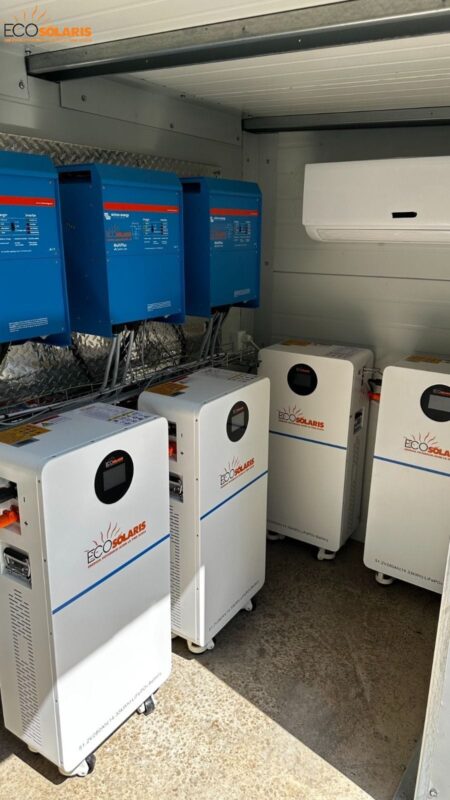

• 4 acumulatori LiFePO4 EcoSolaris, fiecare cu o capacitate de 15 kWh, totalizând 60 kWh. Aceștia oferă o densitate energetică ridicată, o durată de viață extinsă și siguranță operațională superioară.

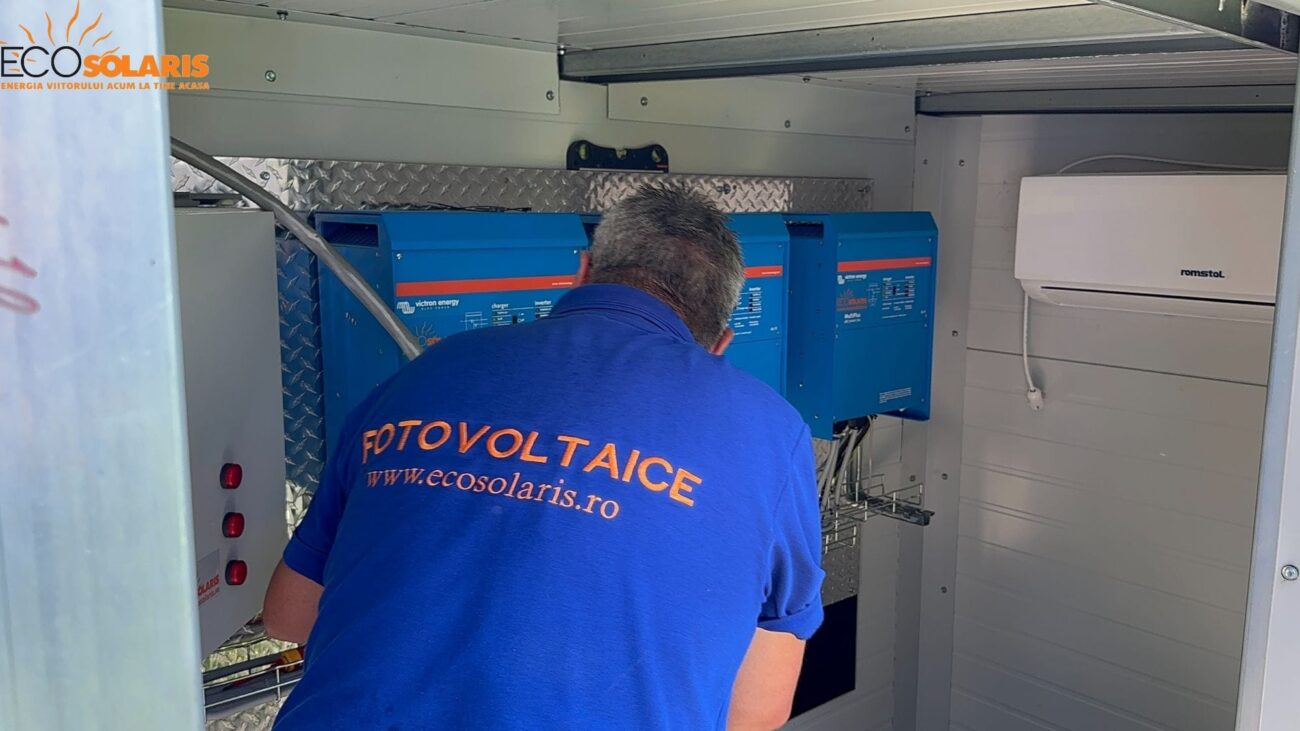

• 3 invertoare Victron MultiPlus 48/5000/70-100, configurate în paralel pentru a susține sarcini trifazate sau monofazate distribuite. Aceste invertoare gestionează încărcarea/descărcarea bateriilor, alimentarea consumatorilor și sincronizarea cu surse alternative.

• Lynx Distributor și Lynx Power In, module esențiale pentru distribuția curentului continuu în siguranță și gestionarea conexiunilor bateriilor cu sistemul. Lynx Distributor permite monitorizarea individuală a fiecărei ramuri de consum și integrarea unor siguranțe de tip Mega sau Midi pentru protecție.

• Cerbo GX, interfața centrală de monitorizare și control, care permite vizualizarea în timp real a tuturor fluxurilor energetice și parametrilor de funcționare, cu acces local sau prin portalul Victron Remote Management (VRM).

• Tablou electric de protecții și automatizări, cu rol în securitatea instalației și declanșarea automată a protecțiilor în caz de defect. Acesta include contactoare, senzori de tensiune, declanșatoare și automatizări programate în funcție de prioritatea consumatorilor.

3. Integrare și topologie de sistem

Sistemul a fost proiectat în arhitectură hibridă, cu posibilitate de conectare la rețea (grid-tie opțional) și back-up complet în mod insularizat. Invertoarele MultiPlus au fost interconectate folosind cabluri VE.Bus și configurate cu ajutorul software-ului VictronConnect și VEConfigure pentru a asigura o distribuție echilibrată a sarcinii și încărcare corectă a acumulatorilor.

Acumulatorii au fost conectați prin Lynx Power In la distribuitorul DC, iar fiecare linie de conexiune a fost prevăzută cu siguranțe adecvate și întrerupătoare pentru mentenanță în siguranță. Tabloul de protecții include relee, protecții diferențiale și automatizări care pot comuta sarcini critice în funcție de starea sistemului. Interfața Cerbo GX monitorizează și prioritizează fluxurile energetice, declanșând automat transferul pe baterii în caz de întrerupere a rețelei sau suprasarcină.

4. Performanță și beneficii

Prin acest upgrade, sistemul a atins următoarele beneficii:

• Autonomie extinsă: Cu 60 kWh de stocare, locația poate susține consumatori critici timp de mai multe zile fără soare. Există capacitatea de a absorbi și reutiliza întreaga producție solară, evitând pierderile prin injecție în rețea.

• Management energetic inteligent: Cerbo GX împreună cu VRM Portal permite monitorizarea și controlul de la distanță, analiza istorică și optimizarea consumului. Utilizatorul poate seta praguri de încărcare/descărcare, priorități de surse și automatizări în funcție de prețul energiei sau vreme.

• Fiabilitate sporită: Configurația paralelă a invertoarelor și redundanța asigurată de Lynx oferă siguranță în funcționare și protecție împotriva defectelor. În caz de avarie, sistemul poate funcționa parțial, fără pierderea completă a funcționalității.

• Scalabilitate: Sistemul poate fi extins atât în stocare, cât și în capacitatea de producție, fără modificări majore. Acesta permite adăugarea unor invertoare suplimentare, a unor panouri fotovoltaice sau chiar integrarea unor surse auxiliare (generatoare, turbine eoliene).

5. Scenariu real de utilizare

Într-o zi tipică de vară, sistemul produce 80–90 kWh de energie, din care o parte este consumată direct, iar restul stocat. În caz de întrerupere de rețea, trecerea pe back-up se face în sub 20 ms, asigurând continuitatea consumatorilor critici: servere, camere de supraveghere, pompe și iluminat. La final de zi, dacă bateriile sunt încărcate, excesul poate fi direcționat către un boiler electric sau un sistem de încălzire.

6. Considerații tehnice și recomandări

Instalarea și configurarea unui sistem de acest tip necesită competențe tehnice avansate, mai ales în ceea ce privește:

• Calibrarea sistemelor de protecție (curenți de declanșare, timp de răspuns)

• Programarea scenariilor de funcționare automată și logica de prioritizare a sarcinilor

• Asigurarea compatibilității între echipamente și protocoale de comunicație (CAN, VE.Bus)

• Integrarea cu sisteme externe, cum ar fi generatoare, senzori meteo, controlere logice

• Testarea sistemului în regim de avarie și sub sarcină maximă

Recomandarea principală este utilizarea exclusiv a componentelor certificate și respectarea ghidurilor tehnice ale producătorului pentru evitarea riscurilor și obținerea performanțelor dorite.

7. Concluzie

Upgrade-ul descris reprezintă o transpunere concretă a progresului tehnologic în domeniul energiei verzi, demonstrând cum o investiție bine planificată poate crește semnificativ eficiența, siguranța și controlul unui sistem micro-grid. Prin utilizarea unor echipamente de top și o configurație adaptată, ecosistemul energetic local devine autonom, predictibil și pregătit pentru viitorul sustenabil. Mai mult, acest tip de soluție poate fi un model replicabil pentru clienți rezidențiali sau industriali care urmăresc independența energetică și optimizarea costurilor.
